技术方案文档 适用规模：50间 / 100间 / 150间客房酒店及公寓 编制单位：合肥三网讯联科技有限公司

一、方案背景与政策法规要求

1.1 全光网络方案的应用趋势

全光网络方案（POL，Passive Optical LAN）正被越来越多地应用到酒店和公寓网络建设场景中。相比传统以太网方案，全光网络以“一房一光纤”的架构实现多业务融合承载，凭借极致的性价比、高稳定的网络架构以及易扩展扩容的灵活属性，受到了系统集成商和业务运营方的广泛青睐。

在50间、100间、150间等不同规模的酒店和公寓项目中，全光网络方案均可灵活适配，满足有线网络接入、无线WiFi覆盖、IPTV电视、内线电话IPPBX以及智能客控等多种业务的统一承载需求。

1.2 上网实名认证的法律法规要求

近两年来，国家对公共场所上网实名认证的要求日益严格，已被强制要求实施。以下法律法规均明确规定了实名认证义务：

法规名称	相关条款	核心要求
《网络安全法》	第21条、第24条	网络运营者应当要求用户提供真实身份信息
公安部令	第82号令	互联网上网服务营业场所需落实实名登记制度
公安部令	第151号令	《互联网安全监督检查规定》相关要求



适用范围：所有对外开放的WiFi网络（包括客房WiFi、大堂WiFi、会议室WiFi、公共区域WiFi等）全部适用。

认证方式：不允许免密上网或使用公共固定密码直接上网。客人连接WiFi后，系统自动弹窗（Portal认证页面），客人输入手机号并接收短信验证码，完成实名认证后方可上网。系统记录手机号作为上网实名的法律依据。

1.3 明令禁止的行为

根据相关法律法规，酒店等公共场所不允许出现以下行为：

✕ 全屋统一WiFi密码、无认证直接联网

✕ 仅靠前台入住登记替代网络独立实名认证

✕ 跳过认证、关闭认证系统供客人上网

✕ 对拒绝实名核验的客人提供网络服务

二、全光网络方案概述

2.1 什么是全光网络

全光网络方案是一种基于PON（无源光网络）技术的局域网架构方案，其核心理念是“一房一光纤”——即从机房到每个房间仅部署一根光纤，通过这根光纤同时承载多种业务。与传统的“一房一网线”以太网方案相比，全光网络在带宽、传输距离、线缆成本和运维管理等方面具有显著优势。

2.2 核心技术架构

全光网络方案的核心架构由以下几部分组成：

层级	功能说明
核心层	认证网关 + 核心交换机，实现宽带汇聚、路由流控、上网行为管理及短信认证
接入层	OLT（光线路终端），通过GPON或EPON技术将光纤信号分发到各房间
分配层	分光器（Splitter），无源器件，将一路光纤信号分配到多路输出
终端层	ONU（光网络单元），部署在客房或公区，输出多业务网口供终端设备接入

2.3 多业务融合能力

通过一根光纤和ONU的多业务网口，全光网络方案可同时承载以下业务：

✓ 有线网络接入：客房办公网口、前台电脑等有线终端联网

✓ 无线WiFi覆盖：客房及公共区域的无线网络覆盖

✓ IPTV电视：客房电视信号通过IP网络传输

✓ 内线电话IPPBX：客房内线电话系统通过IP语音技术实现

✓ 智能客控：客房灯光、空调、窗帘等智能控制系统的网络接入

三、短信上网实名认证需求分析

3.1 认证对象分析

上网实名认证主要针对通过无线方式接入网络的个人终端设备。具体来说，当客人的手机、平板等无线设备连接到客房或公区的WiFi后，系统会自动跳转Portal认证界面，客人需输入手机号并获取短信验证码完成实名认证。

需要认证的设备：客人的手机、平板电脑、笔记本电脑等个人无线终端设备。

3.2 免认证设备分析

并非所有设备都需要进行实名认证。以下设备属于酒店长期固定联网设备，无需进行短信认证即可直接联网：

设备类型	说明	认证策略
IPTV电视	客房电视终端，酒店固定设备	免认证，直接联网
办公电脑	前台及办公区电脑	免认证，直接联网
智能客控网关	客房RCU、灯光控制等	免认证，直接联网
IPPBX电话	客房内线电话终端	免认证，内网通信



核心原则：必须将需要认证的无线网段单独划分VLAN，与免认证设备网段进行隔离，这样才能在认证网关中精准识别和控制不同业务的认证策略。

四、网络架构设计

4.1 整体网络拓扑

全光网络方案的整体架构从上到下分为核心层、汇聚层、接入层和终端层。认证网关位于网络出口位置，实现宽带汇聚、路由流控、上网行为管理以及短信认证等多重功能。IPTV电视服务器和IPPBX电话服务器通过核心交换机汇聚后，统一接入OLT光纤设备。OLT通过分光器将光纤信号分配到各房间或公区的ONU，ONU再输出多业务网口供终端设备使用。

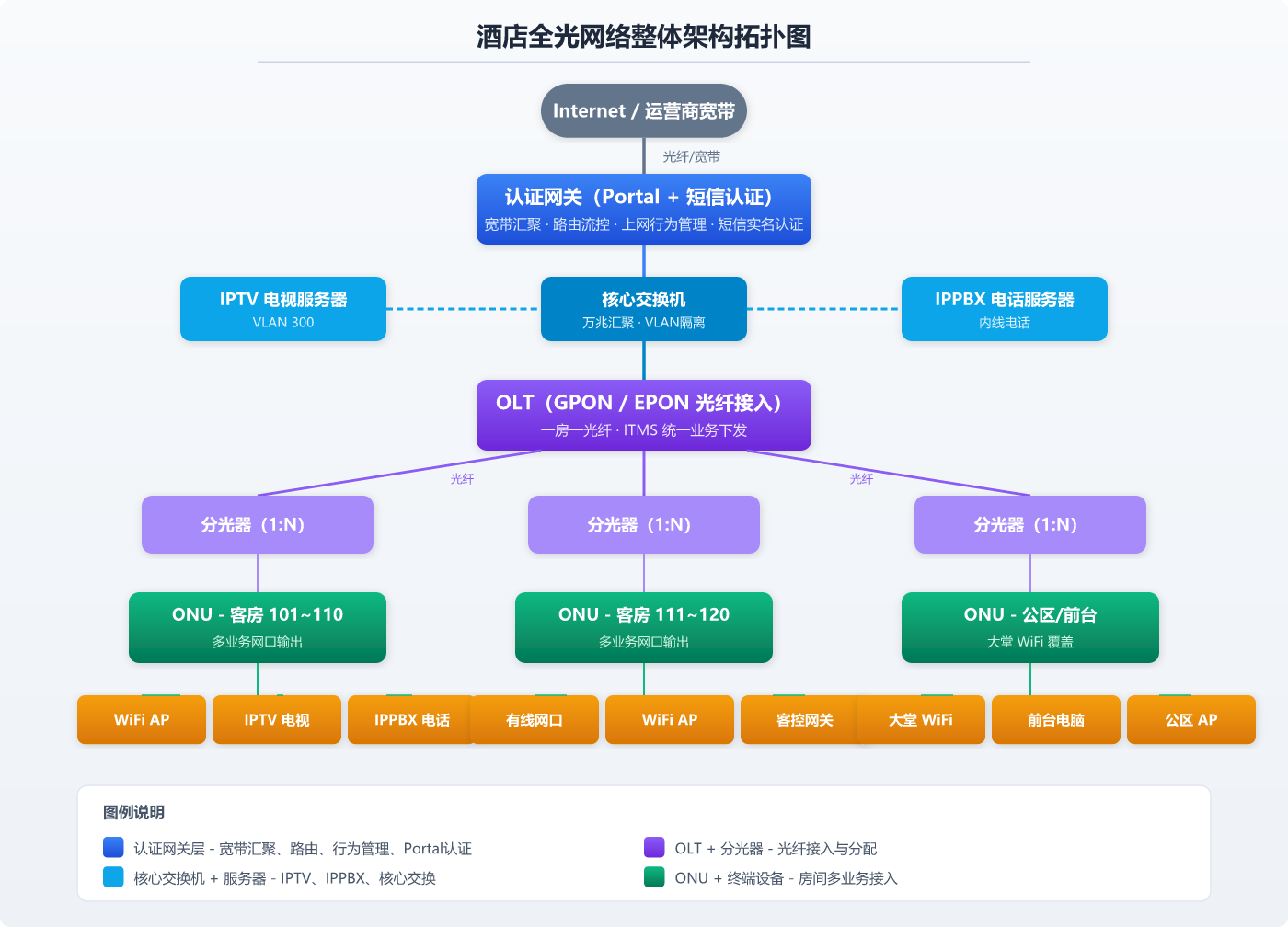

图1  酒店全光网络整体架构拓扑图

4.2 核心层设计

核心层是整个网络的出口和控制中心，主要包含以下设备：

认证网关

认证网关是整个方案的核心设备，一台设备即可实现以下功能：

• 宽带汇聚：汇聚所有上行和下行流量，统一管理带宽分配

• 路由流控：智能路由和流量控制，保障关键业务带宽

• 上网行为管理：记录上网日志，提供行为审计功能

• 短信认证网关：Portal认证页面展示、短信验证码下发与校验、实名信息记录

核心交换机

核心交换机负责将认证网关、IPTV电视服务器、IPPBX电话服务器进行汇聚，并上联至OLT。通过VLAN技术实现不同业务的逻辑隔离，确保各业务之间的数据互不干扰。

业务服务器

• IPTV电视服务器：为客房电视终端提供IP电视信号源

• IPPBX电话服务器：实现客房内线电话功能，支持分机互拨、前台总机等

4.3 接入层设计（OLT + 分光器）

OLT（Optical Line Terminal，光线路终端）是全光网络的接入层核心设备，支持GPON或EPON技术。OLT通过分光器（Splitter）将一路光纤信号无源地分配到多路输出，实现“一房一光纤”的覆盖目标。

分光器为无源器件，无需供电，具有高可靠性和低维护成本的特点。常见的分光比有1:8、1:16、1:32、1:64等，可根据酒店规模灵活选择。

4.4 终端层设计（ONU）

ONU（Optical Network Unit，光网络单元）部署在每个客房或公区，将光纤信号转换为多业务网口输出。通过ITMS（Internet Terminal Management System）统一管理平台，可以为每个ONU的端口规划不同的业务VLAN，实现业务的精准下发和管理。

ONU通常提供多个以太网口，分别对应不同的业务VLAN，如：有线网络口、WiFi AP口、IPTV口、IPPBX电话口、客控口等，实现一房一光纤下的多业务融合接入。

五、VLAN业务规划

5.1 VLAN划分原则

在全光网络方案中，VLAN的合理规划是实现多业务融合和精准认证控制的关键。通过ITMS统一下发VLAN配置到各ONU端口，实现不同业务的逻辑隔离。以下是一个典型的VLAN划分方案：

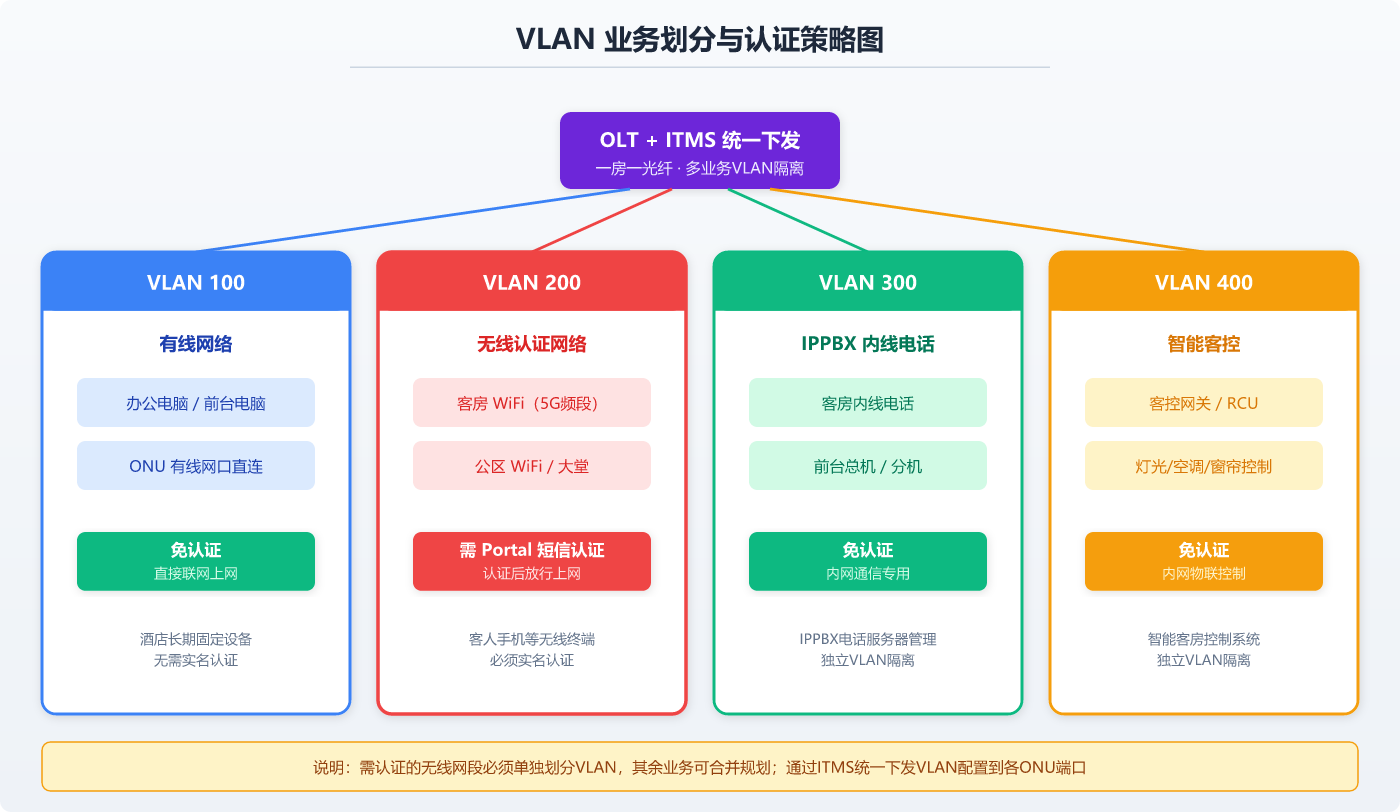

图2  VLAN业务划分与认证策略图

5.2 VLAN配置详情

VLAN ID	业务名称	适用设备/场景	认证策略	备注
VLAN 100	有线网络	办公电脑、前台电脑、ONU有线网口	免认证	酒店固定设备
VLAN 200	无线认证网络	客房WiFi、公区WiFi、大堂WiFi	需短信认证	核心认证网段
VLAN 300	IPPBX内线电话	客房电话、前台总机	免认证	内网通信
VLAN 400	智能客控	客控网关/RCU、灯光空调控制	免认证	物联控制



5.3 VLAN规划注意事项

关键原则：必须将需要认证的无线网段（VLAN 200）单独划分一个VLAN，这样才能在认证网关中精准对接Portal认证平台。其余业务可以根据实际情况合并规划——例如将其中2项或3项业务规划到同一VLAN也是可行的，但认证网段必须独立。

通过ITMS统一下发业务配置时，只有将不同业务划分到不同VLAN，才能有效区分各类业务流量，实现精准的认证策略控制。

六、短信认证实现方案

6.1 认证流程详解

在完成网络架构搭建和VLAN业务下发后，短信上网实名认证的实现流程如下：

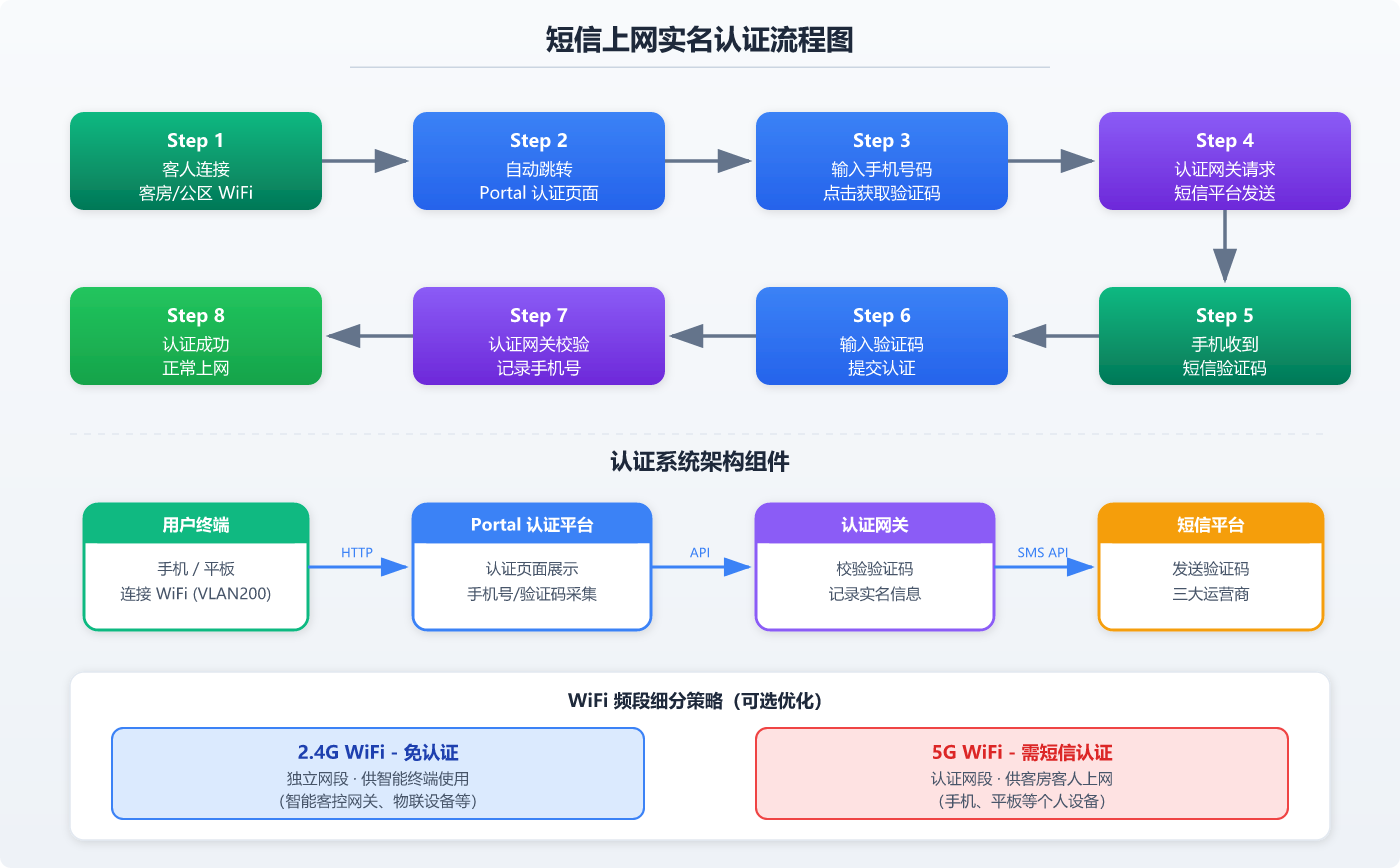

图3  短信上网实名认证流程图



步骤详解：

1. 连接WiFi：客人使用手机等无线终端连接客房或公区的WiFi信号

2. 跳转Portal：系统自动检测到未认证设备，将HTTP请求重定向至Portal认证页面

3. 输入手机号：客人在Portal页面输入手机号码，点击“获取验证码”按钮

4. 发送短信：认证网关通过短信平台API接口，向客人手机发送验证码短信

5. 接收验证码：客人手机收到包含验证码的短信

6. 输入验证码：客人在Portal页面输入收到的验证码，提交认证

7. 校验记录：认证网关校验验证码是否正确，同时记录客人手机号作为实名依据

8. 认证成功：校验通过后，认证网关放行该设备的上网数据，客人可正常上网

6.2 认证网关配置

在认证网关中，需要将VLAN 200（无线认证网段）对接认证Portal平台。具体配置逻辑如下：

• VLAN 200数据：通过无线连接过来的数据流跳转至Portal认证页面，完成短信验证实名后正常放行上网数据

• 其余网段：VLAN 100（有线网络）、VLAN 300（IPPBX）、VLAN 400（客控）等网段数据直接免认证通过

6.3 WiFi频段细分策略（可选优化）

在完成基础认证方案后，还可以对无线WiFi的2.4G频段和5G频段进一步细分，划分为两个不同网段，以优化智能终端和客人上网的体验：

频段	网段策略	认证策略	适用设备
2.4G WiFi	独立网段	免认证	智能终端（客控网关、物联设备等）
5G WiFi	认证网段	需短信认证	客房客人手机、平板等个人设备



通过这种频段细分策略，可以将需要连接2.4G WiFi的智能终端设备（如客控网关、物联传感器等）设置成免认证模式，而将5G WiFi专供客房客人上网认证使用，既满足了法规要求，又避免了智能终端频繁触发认证的问题。

七、设备清单与选型参考

合肥三网讯联科技有限公司是专业的酒店全光网络设备供应商，拥有大量的酒店和公寓网络实施案例。以下为本方案涉及的主要设备清单：

设备名称	部署位置	主要功能	数量参考
认证网关	机房	宽带汇聚、路由流控、行为管理、短信认证	1台
核心交换机	机房	万兆汇聚、VLAN隔离	1台
OLT（GPON/EPON）	机房	光纤接入、统一业务下发	1台
分光器	楼层弱电间	无源光信号分配	按楼层配置
ONU	客房/公区	多业务网口输出	按房间数配置
WiFi AP	客房/公区	无线WiFi覆盖	按覆盖需求配置
IPTV服务器	机房	IP电视信号源	1台
IPPBX服务器	机房	内线电话系统	1台

八、方案优势总结

8.1 架构优势

优势项	详细说明
极致性价比	一房一光纤替代传统多网线方案，大幅降低线缆成本和施工难度；无源分光器免供电，降低运维成本
高稳定架构	无源光网络架构，减少有源设备节点，降低故障率；光纤传输抗电磁干扰，信号稳定可靠
易扩展扩容	光纤带宽充裕，支持后续业务扩展和带宽升级；ONU即插即用，新增终端无需重新布线
多业务融合	一根光纤同时承载有线网络、WiFi、IPTV、IPPBX、客控等多种业务，VLAN隔离互不干扰
合规实名认证	Portal短信认证方案完全满足《网络安全法》等法律法规要求，记录手机号作为实名依据
灵活认证策略	支持VLAN级认证策略控制，固定设备免认证、客人设备需认证；支持2.4G/5G频段细分策略

8.2 适用场景

本方案适用于50间、100间、150间等不同规模的酒店和公寓网络建设场景，可根据实际需求灵活调整设备选型和VLAN规划。无论是新建项目还是旧网改造，全光网络方案均能提供高性价比的解决方案。

8.3 关于我们

合肥三网讯联科技有限公司是专业的酒店全光网络设备供应商，拥有丰富的酒店和公寓网络实施经验。公司提供从方案设计、设备供应到安装调试的一站式服务，已成功服务大量酒店和公寓项目。
