酒店弱电三网合一光纤到房间的全光网络如何建设(俗称无月租的酒店光网客房)

发布时间:2022-02-21阅读次数:2305 次

什么三网融合?酒店 三网合一光纤入户的全光网络如何建设?
一、什么是三网融合?
三网合一(即三网融合),IPTV电视,网络,电话系统相互渗透、互相兼容、并逐步整合成为统一的信息通信网络,其中互联网是核心。只需要引入三个网络中的一个,就能实现电视、互联网、电话的功能,网络资源将得到充分的利用。

所谓三网合一是提供一个理想的低成本FTTH或FTTB(宽带、语音和电视)接入解决方案。在机房位置通过路由汇聚接入外网带宽,IPPBX提供语音服务器功能,IPTV服务器拉流,然后分别上联接入OLT,OLT通过分光器,与放置在用户家里的家庭光网络单元(ONU)相联,即光纤入户,酒店全光网络,主要核心设备为光线路终端即OLT。

OLT主要提供多业务汇聚,电信号转光信号作用。他可以发现和注册ONU(俗称光猫)。一般可以通过VLAN划分支持多业务工作,具有QOS功能,流量限速等功能。

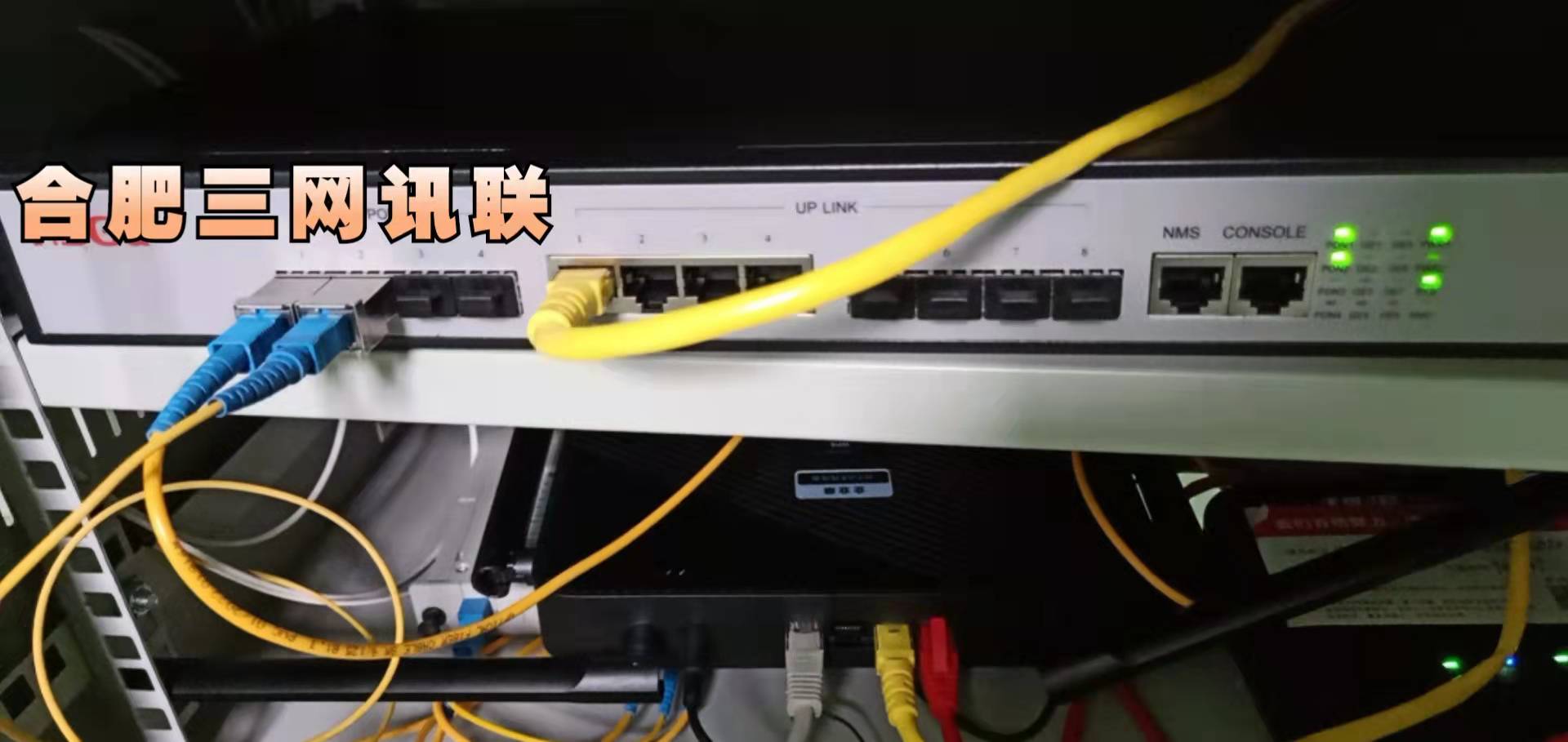

一个典型的酒店GPON/EPON系统由OLT、ONU、ODN组成。OLT放在酒店中心机房,ONU为客房用户端设备。ODN是光配线网,主要由一个或数个分光器来连接OLT和ONU,它的功能是分发下行数据并集中上行数据。OLT一般有多个PON输出口,根据发光等级的不同可分别接数量不同的终端。
三网合一最大的好处就是资源整合。

二、三网融合的常用术语与定义
在了解三网融合之前,我们有必要了解下一些常用的术语的定义,这些也是在建设三网融合时常用到的。
1、无源光网络:由光纤、光分路器、光连接器等无源光器件组成的点对多点的网络,简称PON。
2、无源光网络系统:由光线路终端OLT、无源光网络PON(或光分配网ODN)、光网路单元ONU 组成的信号传输系统,简称PON 系统。根据采用的信号传输格式可简称xPON,如APON、BPON、EPON 和GPON 等。
3、光分配网:是无源光网络的另一种称呼,由馈线光缆、光分路器、支线光缆组成的点对多点的光分配网络,简称ODN。
4、馈线:光分配网中从光线路终端OLT 侧紧靠S/R 接口外侧到第一个分光器主光口入口连接器前的光纤链路。
5、支线:光分配网中从第一级光分路器的支路口到光网络单元ONU 线路侧R/S接口间的光纤链路。采用多级分光时,也包含除一级光分路器以外的其它光分路器。
6、冷接 子:一种通过机械方式快速实现裸光纤对接的光纤接续器件。
7、 光分路器:一种可以将一路光信号分成多路光信号以及完成相反过程的无源器件,简称OBD。
8、光分路盒(框):专门为安装光分路器设计制作的盒体或机框,内部包含光纤熔接盘和光纤活动连接器等配件,具有一定的防尘功能。盒式可分成落地安装式或挂墙安装式,机框式可安装在标准19英寸机架上。
9、A86 接线盒/A86 面板:一种长和宽均为86mm 的通用墙式出线装置,由接线盒和面板组成。
10、 综合信息盒:安装在最终用户处,具有电话、数据、有线电视等网络综合接线功能的有源信息分配盒。
11、用户光缆终端盒:提供光缆到达用户做终结的光纤保护盒,通常装有光接插件。
12、入户光缆:引入到用户建筑物内的光缆。
13、皮线光缆:是一种采用小弯曲半径光纤,具有低烟无卤阻燃特性外护套的非金属光缆,适用于室内暗管、线槽、钉固等敷设方式。

三、FTTH网络建设主要提供的业务
1、总体规划
参考中国市场对宽带接入网的发展要求,并结合当前GPON/EPON产品的特点及现网部署具体操作,建议采有FTTH建设模式,具备为最终用户提供超高带宽的能力,为最终用户带来IP网络+有线电视+固定电话等功能丰富的业务模式和最好的业务体验。
PON FTTH三网合一光纤入户全光网整体网络方案
2、FTTH网络区域划分
FTTH 网络属于接入网范畴,应与接入网规划思路保持一致,通过区域划分,以分区域为单位进行规划,一般以接入网服务区为一个规划分区域。接入网服务区是由接入网的一个主干网服务所覆盖的区域。一般以端局为服务区中心,可以有单局覆盖的服务区,也可以有双局覆盖的服务区。在各接入网服务区FTTH网元和ODN网络等内容的规划完成之后,再在整个本地网范畴内进行综合考虑,并进行网络资源等内容的规划、经济评价等。
3、FTTH网络提供的主要业务
FTTH系统可以作为一种综合接入手段,提供高带宽和QoS 保证能力,可以承载包括以太网/IP 业务、语音业务、视频监控等多种业务,满足Triple-play 的需要。可以提供语音、数据、视频、监控业务的接入和承载:

数据业务:FTTH可以提供30M以上的带宽,能够在相当长的时期内满足基于以太网/IP的数据业务的需要,如互联网接入、P2P、文件下载、网络游戏等各种业务和应用。
语音业务:FTTH系统可以提供语音业务,包括采用VOIP的软交换电话语(及各项增值业务)和采用64kbit/s电路仿真方式的传统电话。从技术发展趋势来看,软交换方式将成为FTTH必须支持的实现方式。四、基于FTTH网络规划

1、OLT设备
OLT 设备一方面将承载各种业务的信号进行汇聚,按照一定的信号格式送入接入部分以便向终端用户传输,另一方面将来自终端用户的信号按照业务类型分别送入各业务网中。
OLT 设备应能灵活地对其所带用户的同类业务进行汇聚;对于所有以太网/IP 类业务,应支持通过不同的上联端口区分,以及通过相同的上联端口以不同的VLAN等方式区分。
OLT设置方式:OLT 集中设置在端局便于设备的集中管理,节约网络上联所需传输资源。光进铜退的实施,管道资源可以满足未来大量光缆的敷设。光缆材料成本占管线造价的比例较小,随着光器件成本的进一步下降,大芯数光缆的建设成本与小芯数光缆相差将会越来越不明显。集中设置在端局可以大大减少接入点的投资。集中维护管理可以降低维护成本。本次建议采用集中设置端局模式。

2、ONU/ONT设备
ONU负责与OLT 之间的信息互通,并可通过内置或外挂用户网络接口设备的方式提供用户接入。
ONU设备性能要求:ONU设备应符合相应的技术体制。ONU 可根据不同的应用场合配置不同的用户接口。
ONU设置与供电:ONU应根据FTTH网络的应用模式、业务需求进行设置:可选择将ONU设置在大楼楼道或竖井内机柜、室外光交接箱等不同位置。ONU原则上采用本地供电方式,尽量不采用远端供电方式。为保证断电时语音业务的正常开展,可以根据需要提供ONU断电保护:

3、ODN网络规划
a、ODN框架结构
无源光分配网络(ODN)将OLT和ONU连接起来,提供了传输的手段;ODN包括OLT至ONT之间的所有光缆、无源器件和线路辅助设施。
ODN网络以树型结构为主,包括馈线段,配线段,入户段3个段落,中间的光分支点为光分配点,光用户接入点。ODN的馈线段从OLT局端延伸到各分配点,配线段从分配点延伸到各接入点,入户段则从接入点处延伸到各个用户,端接在用户室内,或直接将入户光缆连接到ONU上。
对于FTTH的应用,ODN网的配线光缆段可以是2~3级配线,有时可以是4 级配线;对于FTTB/C应用,光分配点可以兼作光用户接入点,入户光缆段可以缺省。
ODN 网络涉及的无源光配线设施主要有:
1)局端配线设施:光配线架等。
2)光分配点设施:光配线架、光交接箱、光分线盒、光分路器、光分歧接头盒等。
3)光用户接入点设施:光分路器、光分线盒、光终端盒、光分歧接头盒等。
4)用户端接设施:用户终端智能盒、光纤信息面板。
b、ODN光配线设施光配线架、光交接箱光配线架(ODF)是用于局端光通信设备与光缆的配线连接设备,也是用于室内光分配点馈线光缆与配线光缆、或配线光缆与配线光缆的配线连接设备。光交接箱一般用于室外的配线连接,对于大型楼宇,也可设置用于楼内配线的光交接箱。
室外光交接箱应尽量靠近永久性建筑物设置。
光分线盒、光终端盒
光分线盒、光终端盒是用于室内的配线连接设备,光分线盒可以提供光纤的熔接、端接、配线及分线功能,光终端盒则可提供除分线功能之外的其他功能。当用户暂不开通光纤业务时,可使用具有光纤端接功能的光分线盒/终端盒,将配线光缆端接在盒内,待用户申请业务时再将入户光缆连接到用户端。
光分歧接头盒
光分歧接头盒一般用于室外的配线连接(直熔方式的固定连接)。一般来说,每个分歧接头盒可以提供2~8根光缆的保护性连接、光纤分配。
用户终端智能盒、光纤信息面板
用户终端智能盒主要提供ONU 及用户附属终端的安装、供电、入户线光缆成端及光/电缆储存和保护的功能。光纤信息面板为入户光缆提供保护端接功能,但光纤接头容易因外界因素受损。
家用ONU 尽量安装在用户终端智能盒内,入户光缆直接终端在盒内以加强对光纤接头的保护。对于实施FTTO的写字楼,或竞争需要的楼宇,可以设置光纤信息面板进行入户光缆终端,需要开通业务时再通过尾纤跳至ONU。
分路器
光分路器(光纤分路器),也称为“非波长选择性光分支器件”,用于实现特定波段光信号的功率分路及再分配功能的光纤器件。
光分路器可以作为独立的器件在OLT节点、光分配点、用户接入点使用,也可以置于其他局端配线设施、光分配点和用户接入点设施内(一体化设计或可插拔式)使用。
c、光分路器部署
光分路器主要分为两大类:一种是传统光无源器件厂家利用传统的拉锥耦合器工艺生产的熔融拉锥式(FBT)光分路器。另一种是基于光学集成技术生产的平面光波导(PLC)分路器。熔融拉锥型分路器和平面光波导分路器的比较如下所示。
光分路器宜选用平面光波导型器件,在低分路比(1×4及以下)情况下可以考虑选用熔融拉锥型器件。
低温工作环境下推荐使用平面波导型光分路器,不推荐使用熔融拉锥型光分路器。
当由于ONU传输距离不同而对光功率分配有特殊需求时,ODN中可采用非均分光的光分路器,此时应选用熔融拉锥型光分路器。
分光器部署和分光方式比较
PON网络宜采用一级分光,尽量不超过两级分光。光分路器可适当分散设置,以便尽量靠近用户。分光点应进一步靠近用户,设于楼宇交接箱内。

4、光缆规划
(1)核心层光缆可采用环形、网状网结构,尽量利旧现有光缆资源,GE及以上IP业务颗粒原则上采用IPover WDM方式承载。新建系统时一对光纤承载带宽不应低于10GE。
(2)汇聚层光缆应采用环形结构,尽量利旧现有光缆资源,可根据光缆长度、纤芯资源情况和业务需求等因素,原则上采用光纤方式承载,随着城域数据设备下沉至汇聚层,也可采用IPover WDM方式承载。新建系统时一对光纤承载带宽不应低于10GE。
(3)汇聚节点至基站光缆为主干接入光缆,应以环形结构为主,在地理条件和光纤资源受限的情况下也可采用链形结构。主干接入光缆应根据用户规模合理设置芯数,原则上新建系统一对芯光纤承载带宽不应低于1G。
(4)基站至各类客户段光缆为末端接入光缆,可灵活采用环形、链形、星形,根据客户分布及业务需求,按需规划光缆芯数。

5、综合业务接入区规划
节点规划
综合业务接入区内应合理设置一到两个综合业务接入点,若干分纤点。
1)综合业务接入点:作为综合业务接入区内业务汇聚中心点,应尽量与城域传送网汇聚节点合设,并优先选择自有产权或长期租用机房。
综合业务接入点是主干光缆与配线光缆的交汇点,是光纤物理网的基础,也是全业务接入区的中心。通过设置的ODF进行主干和配线的跳接。
2)分纤点:大楼、小区、配线间、无线基站等用户端ODF架(盒)的位置称为全业务接入区的分纤点。根据需求合理设置分纤点,原则上应设在基站内,进行基站室内分纤,综合考虑网络安全性、建设成本及维护便利性等因素,也可在基站附近进行室内、室外分纤。 6、光缆选型与光缆连接
1)光缆选型
光缆选型在FTTH网络中,新建的光缆应全部采用G.652单模光缆,在FTTH系统ODN网络中的光缆,按工作环境分为室外光缆、室内光缆和室内室外两用光缆:在室外环境下宜选用室外光缆。
在室内环境下除了可以采用YD/T1258 定义的各种结构的室内光缆之外,可以按需求选用悬挂式布线光缆(“8”字形光缆)、骨架槽式光纤带光缆等,当需要光缆从室外跨入室内时,可选用室内室外两用光缆直接进入室内。
2)光缆连接
光缆连接包括两种方式:固定连接和活动连接。
固定连接可以采用两种技术:熔接和机械接续(冷接)。固定连接可以减少ODN的跳接点,减少光通道损耗;活动连接则更有利于光缆灵活配线。
ODN 的光缆段间也可采用活动连接,但要严格控制活接头数量,从OLT 至单个ONU之间的活接头不应超过7 个。
3)光纤接头的分类:
按结构不同分为:FC(圆头螺口)、SC(方头插拔)、ST(圆头卡口)、LC(小型长方头插拔)等等。
按插针端面分类:APC(8°角斜面形状物理接触)、UPC(超抛光物理接触)、PC(球面状物理接触)、EUPC(增强超抛光物理接触)等。
活动连接器的光纤端面一般采用UPC型;如FTTx网络承载CATV模拟电视信号,则所有光纤连接器要求采用APC型端面。

四、网管整体方案
1、PON网管功能定位
.引入PON系统后,网络管理维护面临新的问题:
.由于接入点下移导致接入点数量增加,大量宽带设备设置在楼道、有源交接箱等位置;
.业务从单一业务向多业务转变,业务管理更加精细化;
.光缆网络的维护量增加等等。
因此,在建设PON光接入网时需要同步集中建设新建PON设备的EMS网管系统,实现对PON网络的集中监控、集中操作,对PON系统的OLT,并对内置在ONU中的话音处理模块和数据业务处理模块进行集中统一管理;同时提供告警、性能等信息的收敛功能。合肥三网讯联科技提供高性价比的三网合一业务,提供OLT,光猫,融合光猫,软路由,AP等设备,旨在提供优质产品和服务同时节省酒店通信开支费用,降低运营成本。欢迎广大客户咨询洽谈相关业务。也欢迎各工程商合作共赢。我们提供方案设计,产品,安装,售后,技术支持一揽子服务,解决您的后顾之忧。
